项目简介
本项目是寿光巨能金玉米开发有限公司净化楼噪声治理工程，车间内主要的噪声源有各种大型风机，因公司需要对净化楼的墙体整体拆除2米的防爆排风口，室内噪声现为98db（A）,拆除墙体后噪声外泄，造成厂区南侧、东侧噪声超标，需要综合治理。
根据环保要求，厂区厂界需满足《声环境质量标准》（GB3096-2008）中规定的 3类标准，即昼间噪声声级≤65dB(A),夜间噪声声级≤55dB(A)。

《工业企业厂界环境噪声排放标准》GB12348-2008
      标准规定了工业企业和固定设备厂界环境噪声排放限值及其测量方法。适用于工业企业噪声排放的管理、评价及控制。机关、事业单位、团体等对外环境排放噪声的单位也按本标准执行。本标准代替GB 12348-90，GB 12349-90。    工业企业厂界环境噪声不得超过下表规定的排放限值。
表工业企业厂界环境噪声排放限值。      单位：dB(A)

厂界外声环境功能区类别	昼   间	夜   间
0	50	40
1	55	45
2	60	50
3	65	55
4	70	55

 夜间频发噪声的最大声级超过限值的幅度不得高于 10 dB（A）。夜间偶发噪声的最大声级超过限值的幅度不得高于 15 dB（A）
经我方现场踏勘，确定厂区东侧距离厂界最近大约50米左右需要重点治理，南侧距离厂界较远并且有低区厂房部分遮挡，降低了噪声向外辐射，到达厂界处噪声已大大减弱，但还未达到排放标准。机组噪声为97分贝左右，通过厂房墙体降噪，达到厂房外部已减弱到75分贝左右。 达到厂界围墙时已减弱到64分贝。

国家噪声相关标准：
《声环境质量标准》GB3096-2008
《声环境质量标准》（GB3096-2008）Leq[dB(A)]
声功能区类别  时段 昼间 夜间
0 类    50 40
1 类    55 45
2 类    60 50
3 类    65 55

4 类 4a 类 70 55
   4b 类 70 60
各类声环境功能区按区域的使用功能特点和环境质量要求，范围如下：
0 类声环境功能区：指康复疗养区等特别需要安静的区域。
1 类声环境功能区：指以居民住宅、医疗卫生、文化教育、科研设计、行 政办公为主要功能，需要保持安静的区域。
2 类声环境功能区：指以商业金融、集市贸易为主要功能，或者居住、商 业、工业混杂，需要维护住宅安静的区域。
3 类声环境功能区：指以工业生产、仓储物流为主要功能，需要防止工业噪声对周围环境产生严重影响的区域。
4 类声环境功能区：指交通干线两侧一定距离之内，需要防止交通噪声 对周围环境产生严重影响的区域，包括 4a 类和 4b 类两种类型。4a 类 为高速公路、一级公路、二级公路、城市快速路、城市主干路、城市次干 路、城市轨道交通（地面段）、内河航道两侧区域；4b 类为铁路干线两侧区域。
本项目中主要的敏感点是厂区东侧参考上述标准，本项目噪声治理 目标为改善声环境质量，降低低频噪声对厂界的影响。拟对净化楼东侧十四米高的平台上安装隔声屏障。
隔声屏产品样式照片

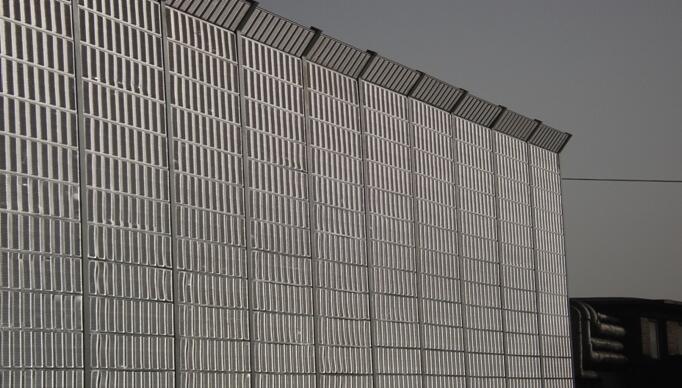

12.5米折角型隔音墙（全吸声板形式）

8米高折角型隔音墙（全吸声板形式）

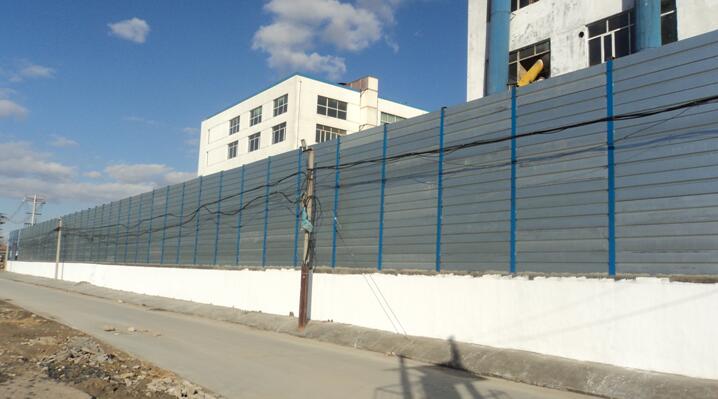

6米高直立型隔音墙（吸、隔音板结合形式）

9米高直立型隔音墙（全吸音板形式）

隔声屏设计方案
声屏障是降低噪声的有效措施之一，针对贵处的情况采用构筑隔音墙来降低噪声是目前应用比较广泛的方法，一般的声屏障，其声影区内降噪效果在8～12dB之间。
1.隔声屏障降噪原理
根据几何声学的原理，声音在室外是沿直线传播的，如果在声源与接收点之间插入一道墙体或其他具有一定隔声量的物体，阻挡声音的传播途径，使得在接收位置看不到声源，也就是接收不到由声源发出的直达声，则在接收点的声级就会明显降低。
在声源与接收点之间插入一道声屏障后，在接收点处受到的声压级与没有声屏障时声压级的差值，称作声屏障的插入损失。
当噪声源发出的声波遇到声屏障时，它将沿着三条路径传播(见图1.a)：一部分越过声屏障顶端绕射到达受声点；一部分穿透声屏障到达受声点；一部分在声屏障壁面上产生反射。声屏障的插入损失主要取决于声源发出的声波沿这三条路径传播的声能分配。

图1  声屏障绕射、反射路径图
1．1 绕射
越过声屏障顶端绕射到达受声点的声能比没有屏障时的直达声能小。直达声与绕射声的声级之差，称之为绕射声衰减，其值用符号△Ld表示，并随着Φ角的增大而增大(见图1.b)。声屏障的绕射声衰减是声源、受声点与声屏障三者几何关系和频率的函数，它是决定声屏障插入损失的主要物理量。
1．2 透射
声源发出的声波透过声屏障传播到受声点的现象。穿透声屏障的声能量取决于声屏障的面密度、入射角及声波的频率。声屏障隔声的能力用传声损失TL来评价。TL大，透射的声能小；TL小，则透射的声能大，透射的声能可能减少声屏障的插入损失，透射引起的插入损失的降低量称为透射声修正量。用符号ΔLt表示。通常在声学设计时，要求TL—△Ld≥10dB，此时透射的声能可以忽略不计，即△Lt≈0。
1．3 反射
当声源两侧均建有声屏障，且声屏障平行时，声波将在声屏障间多次反射，并越过声屏障顶端绕射到受声点，它将会降低声屏障的插入损失(见图1.c)，由反射声波引起的插入损失的降低量称之为反射声修正量，用符号△Lr表示。
为减小反射声，一般在声屏障靠声源一侧附加吸声结构。反射声能的大小取决于吸声结构的吸声系数α，它是频率的函数，为评价声屏障吸声结构的整体吸声效果，通常采用降噪系数NRC。

2.声屏障插入损失计算
2．1 点声源
当线声源的长度远远小于声源至受声点的距离时(声源至受声点的距离大于线声源长度的3倍)，可以看成点声源，对一无限长声屏障，点声源的绕射声衰减为：
                  N ＞0
                             N = 0
                0＞N ＞-0.2                 （1）
           0 dB ,                      N ≤—0.2

N—菲涅耳数，
λ—声波波长，m
d—声源与受声点间的直线距离，m
A—声源至声屏障顶端的距离，m
B—受声点至声屏障顶端的距离，m
若声源与受声点的连线和声屏障法线之间有一角度β时，则菲涅耳数应为
N(β)=Ncosβ
工程设计中，△Ld可从图2求得


3.隔音墙的结构、位置及长度设计
隔音墙就外形可做为直立型、折角型，但是折角型隔音墙的效果更优越于直立型隔音墙，其隔音墙的顶端向声源方向伸出一个挑檐（即折角型），就相当于将整个隔音墙向声源方向移动，可以有效地增加阴影区域的深度和面积。我公司生产的隔声吸声板由于增加了阻尼层空气层，隔声量高，隔声频带宽，低频吸声明显。隔声系数达到0.85以上。是其他厂家无法比拟的。
4.墙体主要材料
1、隔音墙的主体材料采用百叶型吸音板，板材厚度为100mm，固定高度为960mm，长度2000mm；
百叶型吸音板的材质：
①正面百叶板：镀锌彩钢板板（厚度1.0mm×宽970 mm）
②背面板：镀锌彩钢板（厚度1.0mm ×宽970 mm）
③夹层板：镀锌板（厚度0.8mm ×宽900mm）
④内吸音材料：超细离心玻璃棉（厚度500mm，容重32k）
④内阻尼材料：强化高密度隔声毡（厚度5mm，密度3.5k/㎡）
⑤玻璃棉外包装：玻璃丝布（厚16微米，防水、吸音、抗老化）

2、主体钢构
①隔音墙的主要骨架为125×125×6×8的H型钢，H型钢底部与预埋座板焊接。
②隔音墙的主体钢构在底部3500高度焊接100翼缘板增加钢立柱强度。
③隔音墙辅助钢材材料为8#槽钢横拉加固，横拉位置位于隔音墙体背部顶下0.5米处一道，顶下2.5米处一道。
④钢结构抗风加固设计，由于声屏障高度为15米并且安装在高度14米上的平台上，，需要对主体钢构进行辅助钢架安装，在H型钢外中间横梁和顶部横梁上焊接支撑梁，支撑梁与大楼主体梁连接，支撑梁用直径50镀锌钢管承三角形加固设计，

净化楼南侧降噪设计：南侧距离厂界较远，噪声传播衰减量大，在厂界检测噪声值在64分贝左右，并且南侧楼外是车间彩钢板顶，无法安装隔声屏障。可在2米高的防爆排气口上安装消声百叶。

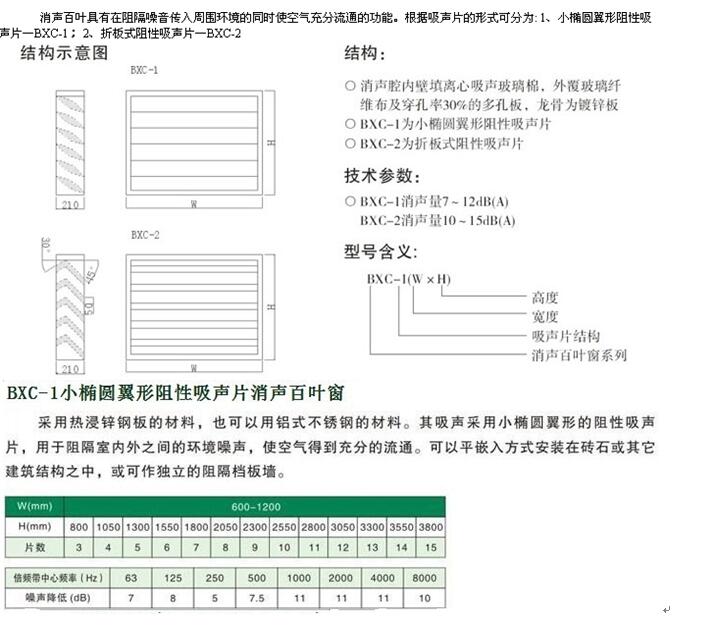

消声百叶又叫百叶式消声器或消声百叶窗。百叶消声器实际上是一种长度(0.2~0.6m)很短的片式或折板式消声器的改型。一种允许气流通过，消除噪声的窗式结构，由于结构的材料全部采用优质铝合金，加之特殊的加工工艺，使得本消声百叶窗可以在任何气候条件下使用，且气流阻力小，消声量大，外形美观，可以兼做装饰用窗。其长度(或称厚度)很小，有一定的消声效果并且气流阻力又小，可与通风窗合二为一，并可组装成大规模的百叶窗整体。 百叶式消声器一般消声量为5~15dB(A)，消声特性呈中高频性，百叶式消声器的消声性能主要决定于单片百叶的形式、百叶间距、安装角度及有效消声长度等因素。通风消声百叶结构，可消除噪声的窗式结构，根据使用环境需求采用不锈钢、优质铝合金、镀锌钢板等优质材料制作，加之特殊加工工艺，在任何气候条件下使用，且气流阻力小，消声量大，外形美观，可以兼做装饰用窗;可以加工成单层或双层，尺寸规格可以按模数大小组成系列标准规格，百叶片通过合理设置衰减噪声的辐射，叶片下侧设置微孔活塞式吸声共振体吸收噪声。消声频带较宽，能满足通风散热、采光、围护及控制噪声向外辐射的要求。
消声百叶窗是一种多用途的百叶窗，在减少噪声传入周围环境或环境噪声干扰室内的同时，能使空气充分流通。
适用于厂房、机房、锅炉房、泵房和发电机房等有通风消声要求的场所，通常安装于进风口。
结构性能：
消声百叶窗的边框、叶片采用镀锌板制作，也可根据用户要求采用铝板或不锈钢板。填充材料采用24～48kg/m3超细离心玻璃棉板，外敷无碱憎水玻璃布。外表面可进行喷塑处理，有多种颜色供选择。
消声量：5～15dB（A）。
主要特点：
Ø 消声效果好，通风阻力小。
Ø 外形美观，与建筑墙面配合协调。
Ø 安装方便，组装灵活。



根据消声百叶样本我们可定做高2000片数10片厚度与墙体一致，宽度为600的消声百叶窗组合。
